あと施工アンカー

あと施工アンカーとは

硬化したコンクリートを始めとした様々な母材にハンマードリル等の穿孔機械を使用して孔をあけます。接着剤や固着機能によって、その孔に金属製の部材、ボルト、鉄筋等を固定する技術です。

あと施工アンカーの特徴

大きく「金属系アンカー」、「接着系アンカー」、「その他のアンカー類」の３つに分類
穿孔機械やアンカー固着方法の選定により低騒音・低振動の作業が可能
JCAA（日本建築あと施工アンカー協会）が実施している資格制度の施工資格が必要

あと施工アンカーの主な用途

公共一般

看板取付、自動販売機脚部固定、案内標識取付、ガードレール支柱取付など

建築工事

軽量鉄骨天井下地取付、足場壁つなぎ、サッシ溶接取付、石張用金具取付、土間スラブ差筋など

土木・耐震工事

耐震壁増設差筋、鉄骨ブレース用差筋、増打壁用差筋、落橋防止用アンカーボルトなど

あと施工アンカーの主な資格

資格種類	施工に関する資格			管理に関する資格	施工・管理に関する資格
資格種類	第2種あと施工アンカー施工士	特2種あと施工アンカー施工士	第1種あと施工アンカー施工士	あと施工アンカー技術管理士	あと施工アンカー主任技士
施工可能範囲	M12・D13 以下	M22・D22 以下	制限なし	×	制限なし
耐力試験	△ ※	△ ※	○	○	○
耐力試験報告書	×	×	○	○	○
アンカー選択	×	×	○	○	○
母材判定	×	×	○	○	○
施工計画	×	×	×	○	○

※ 上位有資格者（1種・技管・主任）の立会指示の下、耐力試験の支援作業が可能です。
ねじ径12mmには1/2インチも含みます。

あと施工アンカー施工例

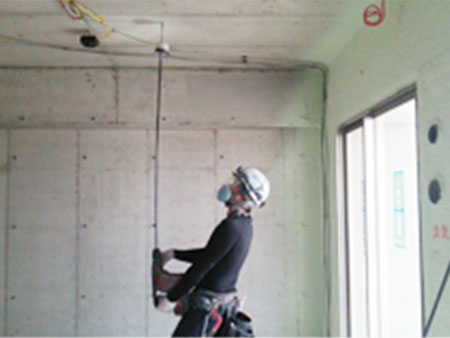

建築内装工事（天井LGS　金属系アンカー）

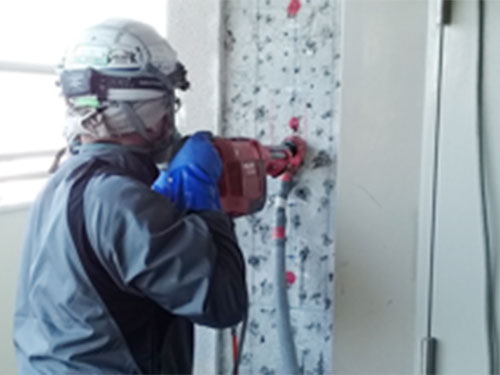

建築耐震補強工事（増設壁　接着系アンカー）

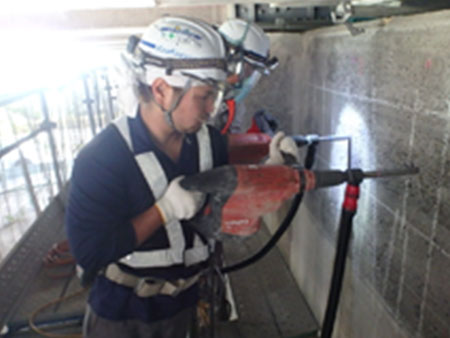

土木落橋防止工事（橋台増打ち　接着系アンカー）

その他の施工例

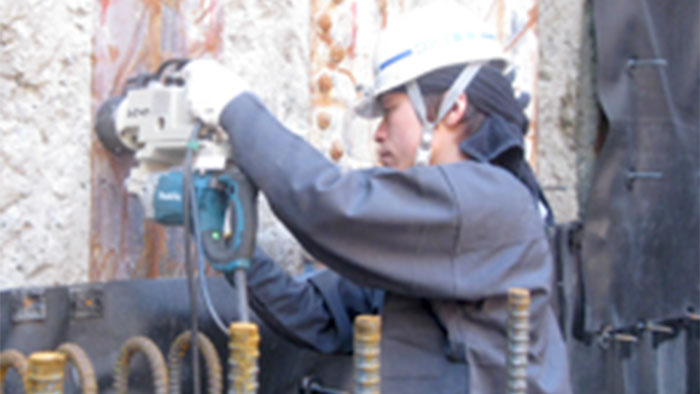

スクリュービット（W5/16・W3/8・W1/2）

地下コンクリート型枠工事におけるセパレータをH鋼やシートパイルから取る為のアンカーです。電磁石付き電動ドリル（アトラマスター）をH鋼等に固定して下穴を穿孔し、インパクトレンチを使用して下穴に調整パイプとネジが一体となったスクリュービットをねじ込みます。 H鋼やシートパイルを躯体完成後に引抜く場合に躯体を傷めない「引き抜き金具」やスクリュービット強度の補助として横矢板に取付けが可能な「矢板金具」、防水シートを施工する際に有効な「防水用スクリュービット」など、現場の状況、用途に合わせて施工致します。

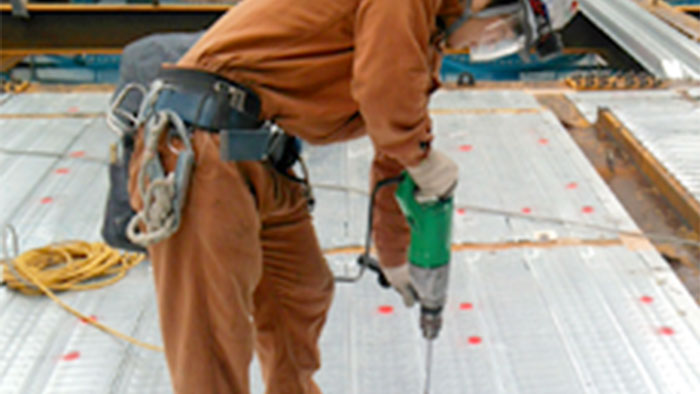

デッキインサート（デッキ用・耐火材吹付用・断熱材敷込用）

デッキプレートを振動ドリルで穿孔し、インサートを取付ける先付アンカーです。必要耐荷重によってインサートの形状やコンクリート内の埋設長が「軽天用」、「軽設備用」、「重設備用」とに分類されています。更に「デッキ用」や「耐火被覆材吹付用」、「断熱材敷込用」があり、用途によって様々なネジ径や形状で対応致します。
